子供用おもちゃのバネ

材質:SUS304-WPB
線径:φ0.55

子供用工作キットに使用されるバネです。

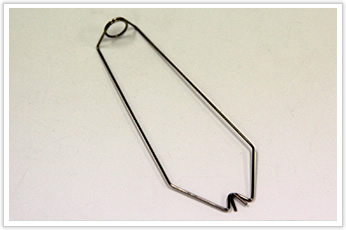

子供用おもちゃのバネ

両側に紙の羽を付け、ゴムを掛けてねじることで蝶のように羽ばたきます。

直線部分が長いためコイル材ではなく、伸直線を使用しての加工になります。
また、先端のU字部分は左右が合わさるように曲げないと、うまく蝶が羽ばたいてくれません。
これらの加工は自動機では難しく、手作業での対応となります。

子供用おもちゃのバネ

輪ゴムと、羽(紙)など組み合わせ次第で、さらに色々な動きを表現出来そうです。
メーカー様や大学で手がけておられる、研究・試作段階の製品に関するご相談もお待ちしております。

関連する逸品記事

先端を面取りした、コイル外径(D/d)が大きいトーションバネ

先端を面取りした、コイル外径(D/d)が大きいトーションバネ
種類

トーションバネ

材質

硬鋼線

用途

機械器具

  • 加工前に面取りが必要なため自動機は不可。
  • D/d=10.5と非常に大きいため専用治具による曲げ加工が必要
  • 先端どうしの位置を揃えるための専用の治具を使用
  • 熱処理後に径が小さくなる性質を考慮して加工前後の先端の位置を調節

初張力0、応力が振り切れることのない引張バネ(押し引きバネ)

初張力0、応力が振り切れることのない引張バネ(押し引きバネ)
種類

圧縮バネ

引張バネ

トーションバネ

材質

硬鋼線

用途

その他

  • トーションバネの足が長く、自動機での加工ができないため手加工にて製作

片端がコイルの内側に入り込んだ特殊形状のトーションバネ

片端がコイルの内側に入り込んだ特殊形状のトーションバネ
種類

トーションバネ

材質

硬鋼線

用途

その他

  • 自社で製作した特殊な芯金を用いて対応

搬送機に利用されるねじりコイルバネ(トーションバネ・キックバネ)

搬送機に利用されるねじりコイルバネ(トーションバネ・キックバネ)
種類

トーションバネ

材質

硬鋼線

用途

機械器具

  • コイル部と直線部の距離が近い
  • 熱処理やスプリングバックを加味した微妙な巻き加減

U字型のR曲げ線材加工品

U字型のR曲げ線材加工品
種類

トーションバネ

線材曲げ加工品

材質

ステンレス鋼線

用途

その他

  • 線径が大きいため自動機での加工は不可
  • U字型の腕が左右まったく同じRになるよう加工
  • 納期、コストを抑えた方法で正確に製作

コイル外径が大きい、ピッチ巻きのトーションバネ

コイル外径が大きい、ピッチ巻きのトーションバネ
種類

トーションバネ

材質

ピアノ線

用途

輸送機器

  • 線径に対してコイル外径が大きいため、径の管理が難しい
  • 熱処理後の径の変化を考慮して加工
  • ピッチの管理とアームの角度の管理を両立

岩津発条製作所が特殊バネを設計・製作できる2つの理由

1.オリジナルで製作する治具・設備

岩津では、バネの仕様に合わせた製造設備のカスタマイズや、時には一から機械の設計も行い、特殊バネの製造を実現しています。

設備・治具紹介(動画配信中)

2.この道一筋の職人が在任

確かな技術を持つ、経験豊富なバネ職人が、岩津の特殊バネ製作を支えています。

技術者紹介
