9月の記事

円筒状ゴムを内側から広げる用途のトーションバネ

材質:SUS304 WPB
線径:2.9mm

円筒状ゴムを内側から広げる用途のトーションバネ

このトーションバネは「円筒状ゴムを内側から広げる」という用途に合わせて、
ばねの形状や曲げ応力の強さなどを設計から加工まで行った逸品です。

円筒状ゴムを内側から広げる用途のトーションバネ

ご依頼者様のご要望としては、

・円筒状の固いゴム素材を広げる用途としてトーションバネを使用したい

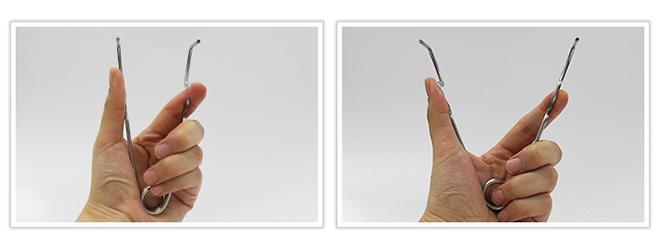

・手で握って、線材の先を円筒状ゴムの中へ通す
・そのまま手を放して、ばねの曲げ応力のみで十分な大きさまで広がるようにしたい

というところがポイントとなり、初期の設計段階でそもそも機械では加工不可能な仕様でした。

曲げ応力の強さはもちろん、実際に手で握った際の感触をはじめとした使い勝手や、出来るだけコストが下げられるよう考慮のうえ試行錯誤を繰り返し、ご依頼者様とも相談を交えながら試作を繰り返しました。

結果的に理想の設計が仕上がり、弊社の職人が丁寧に手加工し、完成いたしました。

岩津発条では、用途を詳しくお聞きした上で、設計と試作を繰り返すことでご要望通りのバネの製作が可能ですので、他社で実現出来なかった要望がございましたらご相談ください。
