搬送機に利用されるねじりコイルバネ(トーションバネ・キックバネ)

材質:SWC(SWRH)
線径:φ4.0
コイル径:28mm

搬送機に利用される線材曲げ加工品です。
コイルで巻き上げた後に直線部を曲げて仕上げております。

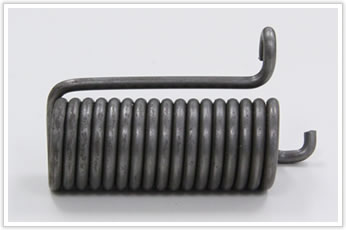

搬送機に利用されるねじりコイルバネ(トーションバネ・キックバネ)

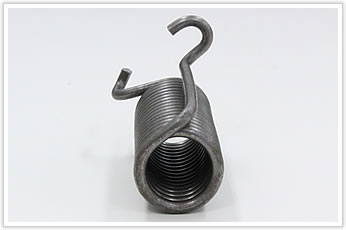

難加工のポイントとして、コイルと直線部の距離が指定されている点です。

完成品の幅となると、直線部を曲げる際に芯金が入りません。

搬送機に利用されるねじりコイルバネ(トーションバネ・キックバネ)

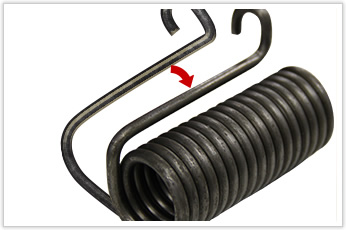

そのためコイル部を巻ききらずに余裕を残し、直線部を曲げた後、再度コイル部を巻き上げるという工程を経ています。

搬送機に利用されるねじりコイルバネ(トーションバネ・キックバネ)

熱処理やスプリングバックを加味した微妙な巻き加減が職人の勘所。

搬送機に利用されるねじりコイルバネ(トーションバネ・キックバネ)

こちらの逸品は数社に断られた後に弊社にご依頼いただき、品質・価格面でもご納得いただけました。
今ではその他のパーツに関しても一括で製造させていただいております。

継続してご依頼いただけるお客様は、数量によっては在庫を管理させていただくことも可能ですので、ぜひ一度ご相談ください。
