特殊材を使ったゼンマイばね

材質:特殊材
板厚:0.12mm

・特殊材を使用
・所定の範囲に多数の巻数を収めることに成功

特殊材を使ったゼンマイばね

ポイント

こちらの逸品は特殊材を用いたゼンマイばねです。
ポイントは指定の範囲に一般的な材質では不可能な巻数が収まっている点です。

特殊材を使ったゼンマイばね

一般的な材質を用いると、どうしてもスプリングバックで径が広がってしまい、所定の範囲に巻数が収まりません。しかし、今回使用した特殊材の場合は、スプリングバックが小さいので所定の範囲に多数の巻き数を収めることができます。

加工方法

特殊材を使ったゼンマイばね

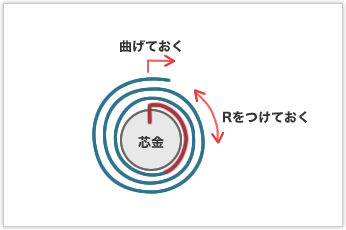

巻き始めの部分をあらかじめ曲げておき、またその際Rもつけておきます。巻き始めの部分を芯金に切った溝に差し込み、芯金を回転させていき製作します。

ゼンマイばねを製作できるバネ屋は多くないですが、岩津発条ではゼンマイばねも対応しておりますので、こんなゼンマイばねが作りたい!などあればお気軽にご相談ください!
