10月の記事

展開長が長いワイヤーバンド

材質:SUS304-WPB
線径:φ1.3

自動車のケーブルを結束する目的で使用されるワイヤーバンドです。

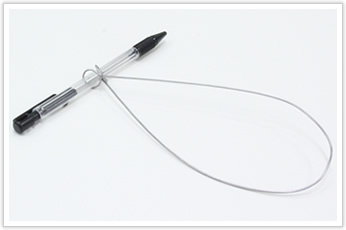

展開長が長いワイヤーバンド

展開長が非常に長いため、自動機での加工が不可能です。
自動機で加工した場合、直線部が真っ直ぐにはならず製品の長さの公差を実現するこができません。
直線加工された製品を使用する必要があります。

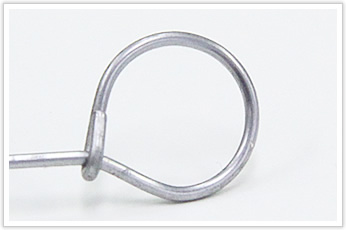

展開長が長いワイヤーバンド

両端のリング部の加工には専用金型だけでなく、タッチセンサーを活用した独自の専用機も用意して加工しました。

展開長が長いワイヤーバンド

タッチセンサーに製品の先端をあてると、5つの曲げスライドがシーケンサーのリレーに
よってわずか2工程で加工ができます。
量産、納期、価格の面から一つ一つの手加工などでは実現ができないため、
自動化による加工を行いました。
