ホースバンドに使用されるSWP-Aの線材曲げ加工品

線径:φ0.6
材質:SWP-A(SWRS)
リング外径:φ15.4±0.1

ホースバンドに使用される線材曲げ加工品です。

ホースバンドに使用される線材曲げ加工品

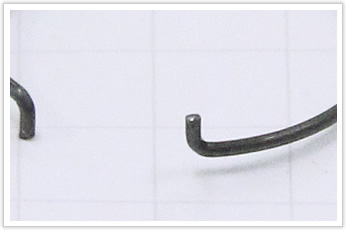

特徴としては両端にある爪部

ホースバンドに使用される線材曲げ加工品

爪部直線部寸法が1.0と非常に短いため、爪部の曲げには自動機ではなく手加工が必要となります。
通常、線径の4倍が爪部の加工がしやすい長さとなります。
ですが、こちらの製品は4倍ではなくおよそ1.7倍です。
この数値からも非常に短く、曲げが困難であることがご理解いただけるかと思います。

岩津発条では、手加工による作業で爪部直線部は曲げる際にあらかじめ長くとり、
曲げた後カットすることで実現しております。
自動機でも同様に爪部直線部を長めにとるように設定することで、曲げることは可能です。
ですが、この後加工は手加工による作業が必要で手間がかかってしまうため、手加工の方が効率的です。
また、500~1000個ほどのロットの場合、自動機による作業コストが見合わないため
敬遠されがちな製品でもあります。

岩津発条では上記のような「自動機では難しい」といった製品でも対応することができますので、
バネに関してお困りの方は岩津発条までご相談ください。
