9月の記事

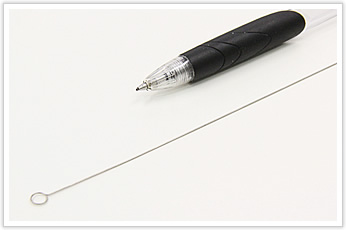

ステンレス鋼線の直線材を加工した線材曲げ加工品

材質:SUS304-WPB
線径:φ0.5

食品加工機械に使用されるステンレス鋼線の直線材を加工した製品です。

ステンレス鋼線の直線材を加工した線材曲げ加工品

特徴を挙げる前に、まずこの直線でカットされたステンレス鋼線は通常では、
直線にカットする企業にご注文をしていただく必要があります。
ですが、岩津発条では難加工を要する製品を主に加工するためφ0.5~φ10.0であれば常時在庫があります。
そのため、試作が非常にしやすい環境にありコスト面でも他社に比べ低価格での加工が可能です。

ステンレス鋼線の直線材を加工した線材曲げ加工品

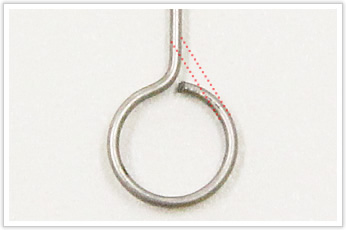

特徴としては両端のコイル部が挙げられます。
側面から見て頂けるとわかりやすいかと思いますが、ひずみがありません。

ステンレス鋼線の直線材を加工した線材曲げ加工品

普通に巻きつけて加工した場合、巻きつけの終わりが直線になってしまい、綺麗な円になりません。
そのためぐるっと1周して巻きつけ切断することで綺麗な円に加工ができます。
次にひずみをとる作業に入るのが通常ではありますが、岩津発条では
「切断とひずみをとる」を1工程で行う専用の型を使用するため、比較的低価格で加工ができます。
