オートバイの部品に使用されるコードフックの線材曲げ加工品

材質:SWP-B(SWRS)
線径:φ2.9

こちらはオートバイの部品に使用されるコードフックの線材曲げ加工品です。

オートバイの部品に使用されるコードフックの線材曲げ加工品

上の2つのフックにコードをとおし、フックに挟まれた大きい円形の部分には一番大きなコードを
挟み、その下にも通すといった製品となっております。
見た目からお分かりいただけるかもしれませんが、自動機では不可能な加工です。

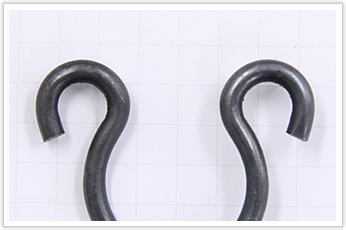

特徴として、まずはこちらの2つのフック部です。

オートバイの部品に使用されるコードフックの線材曲げ加工品

通常、外径は線径の5倍であれば曲げやすいとされていますが、こちらのフックは
外径がφ11.2と約4倍ほどしかないため、非常に曲げが難しいです。まず自動機では不可能です。
岩津発条では何度もこういった曲げにくい難加工とされる線材曲げ加工品を製作した
実績をもちノウハウを培ってきたため、対応することが可能です。

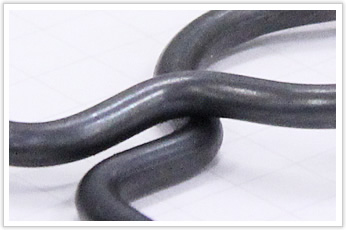

もう一つの特徴としては、このクロスしている箇所です。

オートバイの部品に使用されるコードフックの線材曲げ加工品

加工の始めとして、両端のフック部から加工し折りたたむように線材の両端を曲げます。
その際に、熱処理後の形状の変化を考慮して曲げなければうまくいきません。
熟練の職人がいなければ、まず曲げることは難しいといえる逸品です。

岩津発条ではこのようなケースを数多く実績として出しております。そのため、膨大な熱処理後の
形状変化のデータをもつため、精度の高い製品をお客様にご提供することができます。
