8月の記事

線径が極小のピアノ線の線材曲げ加工品

材質:SWP-B(SWRS、ピアノ線)
線径:φ0.12

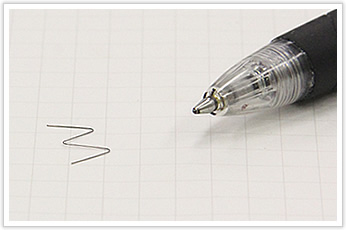

写真でおわかりいただけるかと思いますが、線径が非常に小さい線材曲げ加工品です。

線径が極小のピアノ線の線材曲げ加工品

まず自動機での加工は不可能です。
線径がφ0.12と小さすぎるため材料さえも入手が困難です。
ですが、弊社の工場にその材料が保管されていたため仕入れることなく入手できました。

岩津発条ではこれまでさまざまな難加工を手掛けてきたため、その際に使用した材料で
上記のような入手が難しい材料もある場合があります。

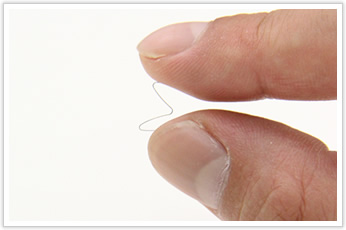

線径が極小のピアノ線の線材曲げ加工品

こちらの製品の特性上、ノギスでの測定ができず、測定には投影機を使用しました。
ノギスをあてた場合、製品が縮んでしまうため正確な測定ができません。
そのため一つ曲げては投影機で測定の繰り返しを行い、最後に全体を測定することでご要望の製品を実現しました。

線径が極小のピアノ線の線材曲げ加工品

また、線径が非常に小さいため、線径に合わせた極小の専用金型・ツールも必要とします。
金型・ツールをつくるだけでも極めて技術力を要し、まさに岩津発条だからこそできる逸品でした。
