5月の記事

ケーブルの結束バネ

材質:SWP-B(SWRS)
線径:1.5mm
コイル外径:53mm

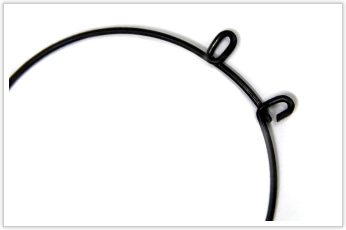

ケーブルの結束バネ

ケーブルを束ねるためのバネを加工いたしました。

ケーブルの結束バネ

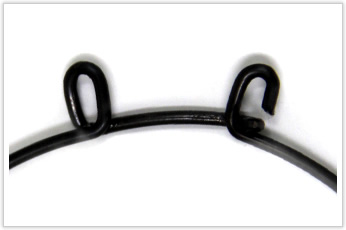

直線材をリング状にした後、結束箇所を曲げております。

ご覧の通り、線材を引っ掛ける箇所のRがきつく、自動機ではツールが入らないため、手加工での製作となりました。

ケーブルの結束バネ

このような手作業による加工を行う職人が少なくなっており、他社に断られた末に依頼されるケースが多々あります。
そのような際にも、今一度素材選定や設計の段階から再考することで、より効率良くご要望の機能に沿った逸品をお届け出来る可能性がございます。

是非一度ご相談ください。
