2本同時に巻きつけたトーションバネ

材質:SWP-B(SWRS)
線径:φ1.3
コイル外径:φ9.6

こちらは2本同時に巻きつけて加工したトーションバネです。

2本同時に巻きつけたトーションバネ

用途としては蓄音機のブレーキバネとして使用されます。
特徴はなんといっても、2本同時に巻きつけられていることです。
2本同時の巻きつけは、通常の1本の加工に比べコイル部を揃える事が非常に難しいです。
少しの力を加えただけでコイル部にズレが生じます。
それを職人の微妙な力加減によって調整を加えながらの加工が必要となります。

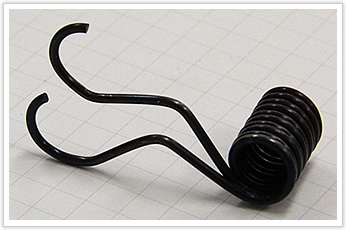

2本同時に巻きつけたトーションバネ

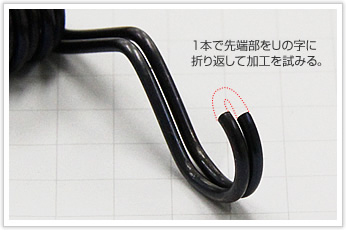

また、当初は1本で先端部をUの字に折り返しての加工を試みました。

2本同時に巻きつけたトーションバネ

ですが、材質が持っているクセが出てしまうため、コイル部がガタガタとなり綺麗に揃えることができませんでした。
そのため2本で巻きつけることでコイル部など綺麗に加工することができました。
また、専用の芯金も用意する必要があり、見た目以上に技術力を要した逸品となりました。
2本同時巻きの精度は特に、職人の経験値によって大きく左右されるため
岩津発条がもつ職人の技術が光った逸品でした。
