7月の記事

ガス管に利用される銅パイプ

材質:銅
パイプ外径:φ10
パイプ内径:φ7
コイル外径:φ100

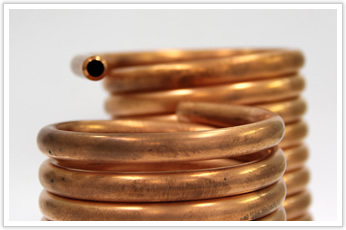

電気炉になって発熱する銅パイプです。

ガス管に利用される銅パイプ

決められた長さの銅パイプを、限られたスペースに収めるよう設計してほしいとのご依頼でした。
本来パイプ加工は、専業とする企業が請け負いますが、試作をするにはイニシャルコストが高くつくため、岩津発条に「なんとかしてほしい」とのお問い合わせをいただくことがあります。
岩津発条製作所では数多くの治具等を持つため、自前のもので対応することができ、パイプの加工メーカーにご依頼いただくよりも、低価格での加工を実現いたしました。

ガス管に利用される銅パイプ

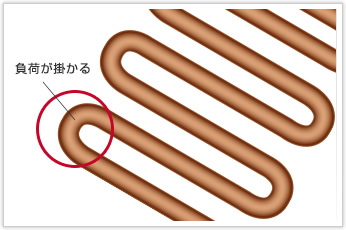

まず考え浮かぶのは、ジグザグに折り返して曲げることでした。
しかしこの方法は曲げ部に負荷が掛かり、パイプがへしゃげてしまいます。
また、専用治具を要するため非常に手間とコストが掛かります。

ガス管に利用される銅パイプ

次に、巻き取りによる加工を検討しました。
コイル状に巻き取り、折り返し時点で、巻き取る向きを逆にすることを考えましたが、こちらも手間と工数がかかってしまう結論に至りました。

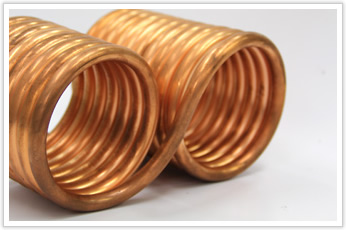

様々な形状を試した結果、一本に巻き上げた後に捻りを加えてご要望通りの容積に収めました。
Rを大きく保つため確実な耐久性を持ちつつも、加工が比較的容易となり、コストダウンにも繋がりました。

ガス管に利用される銅パイプ

線材やパイプの加工ノウハウとあらゆる特殊バネの製造経験が融合した逸品と言えます。
無限に広がる加工形状。前例のない加工に対して「できない」ではなく、常に挑戦してきたからこそアイデアが産まれ、お客様の課題を解決出来ると思っております。
