12月の記事

展開長が長い電線保持金具

材質:SUS316-WPA
線径:φ3.5

電線保持金具に使用される展開長が長い線材曲げ加工品です。
展開長のこの長さでは、まず自動機での加工は困難であり、治具曲げ加工が必要です。

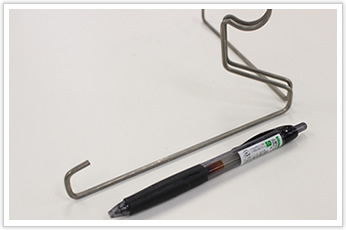

展開長が長い電線保持金具

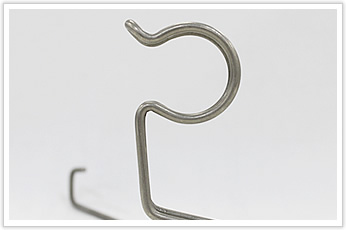

展開長が長い電線保持金具

R曲げの金型を複数必要とする形状も特徴としてあります。
こちらの形状には3つ以上の専用のR曲げの金型を用意する必要があります。
また、加工前の段階で各曲げ工程がどのような曲げを要するのかを事前に工程イメージを把握しておかなければならないため、
職人の経験値に左右されます。

複雑な曲げ加工でも、岩津発条では線材曲げ加工に熟達した職人をもつため、実現することが可能です。

展開長が長い電線保持金具
