異形線のトーションバネ(蝶番用)

材質:SUS304-WPB
線径(材料断面寸法):[0.6x0.7]
コイル外径:φ6.5
有効巻数:6.8

限られたスペースで、応力限界を超えずに、最大のトルク・最大の荷重を得るために、異形線(材料断面矩形)を採用しました。

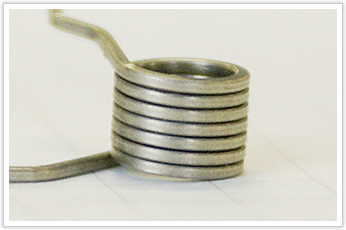

逸品その二. 異形線のトーションバネ(蝶番用)

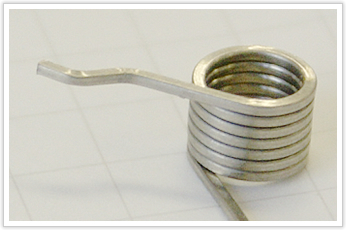

逸品その二. 異形線のトーションバネ(蝶番用)

NCトーションフォーミング機で製作可能ですが、線材を送る際に材料がねじれないように、
専用のワイヤーガイドの製作が必要になります。そのため、敬遠するメーカーもありますが、
当社では、これを内製し、メカ式のトーションフォーミング機での成形を可能にしました。
材料のねじれ(傾き)は一切ございません。

逸品その二. 異形線のトーションバネ(蝶番用)

微妙な角度合わせの要求もあり、ツーリング・熱処理管理にも工夫を要しました。
ちなみに、試作段階では同断面積の丸線を用いることで、材料費を低コストに抑える工夫をしました。
