11月の記事

荷重計算が困難な電気器具用保持バネ

材質:SUS304-WPB
線径:φ0.5

予算が限られた中で、弊社にご依頼いただいた電気器具用保持バネの試作です。

逸品その三. 荷重計算が困難な電気器具用保持バネ

自動機での試作は高額なため、ハンドメイドできる加工先を探しておられ、弊社にご依頼がありました。

逸品その三. 荷重計算が困難な電気器具用保持バネ

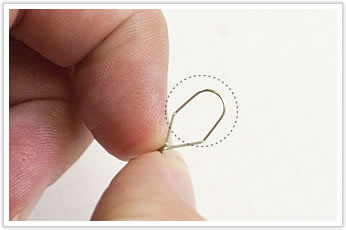

このバネは、山型テーパー部に外側から力を加えて使います。
力を加えると、ちょうど山型の先端部がくっつくところで、U字部分の足の広がりがきれいなU字型に縮まる設計になっています。
その荷重の実現が、とても難しい一品でした。

まず、お客様の指定通りに試作を行いましたが、山型テーパー部の高さ・角度の微妙な差異が荷重に影響を与え、ご希望の荷重を得ることができませんでした。
打ち合わせを重ね、保持バネの対象物もお預かりし、対象物に合せて再度試作品を製作。7回目の試作にして、ようやく完成しました。

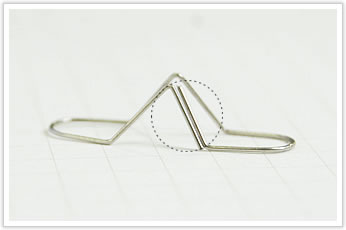

また、安定した荷重を得るために、山型テーパー部が「面当たり」となるよう、線材の両端部はオーバーラップに仕上げています。

逸品その三. 荷重計算が困難な電気器具用保持バネ

NCフォーミングマシンにて量産し、お客様からは「試作・量産ともに、コストパフォーマンスの良い作り方が出来た」と喜びの声をいただくことができました。
