材質:SUS304-WPB
線径:1.5mm

  • リング部分の径と位置の公差が厳しい



厳しい公差をクリアした線材曲げ加工品

この逸品は、リングの部分に棒状のパーツが通る都合上、リングの径と位置の公差が厳しかったものの、その公差をクリアした点がポイントです。

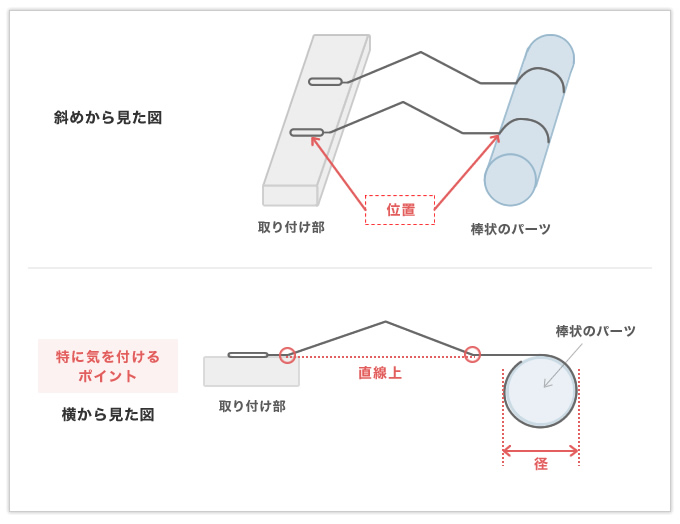

リングの位置と径の公差が厳しい

リング部分の径と位置の公差が厳しい

画像のように、取り付け部と棒状のパーツが通る位置が固定されているため、非常に厳しい公差が求められました。自動機は機械の構造上、空中で材料をつかんで加工するため、型を使って加工するベンダー加工の方が精度が出せます。今回の要件は加工の精度が最優先だったため、ベンダー加工にて製作することで公差をクリアすることができました。

コスト削減もできて親切な、取り付け部の設計上の工夫

コスト削減もできて親切な、取り付け部の設計上の工夫

お客様による設計ではありますが、今回の製品の取り付け部の仕様が、公差の厳しさを軽減し、かつ取り付け時にも調節しやすいものだったので紹介させていただきます。

ポイントは取り付け部が正円ではなく縦長のU字になっていた点。こうすることで、前後の位置の調整に融通が利くため、私たちとしても必要以上の公差を出さずに済みましたし、お客様にとっても費用を抑えることができ、また取り付ける人にとっても調整しやすいという三方良しの良い設計だと感じました。

岩津発条では、厳しい公差の条件のものも多数製作してきました。お悩みの方はぜひ一度ご相談ください!
