治具の工夫で加工工程を1/5に削減した線材曲げ加工品

材質:SWC(SWRH)
線径:3.5mm
表面処理:ユニクロ

・自社オリジナルの治具で工程を大幅に削減
・熱処理を考慮して径を調節

治具の工夫で加工工程を1/5に削減した線材曲げ加工品

こちらの逸品は、製作に5工程かかるところを、治具を工夫して1工程まで削減することに成功した線材曲げ加工品です。

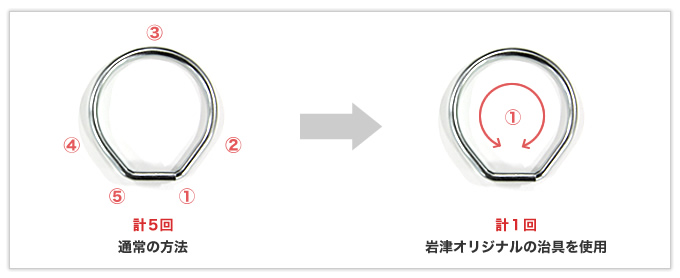

自社オリジナルの治具で工程を大幅に削減

この逸品は直線材を用いているのですが、通常完成までに5工程ほどかかります。それを岩津発条では1工程で成形できる自社オリジナルの治具を作成することで工程を大幅に削減して対応することができました。

熱処理を考慮して径を調節

治具の工夫で加工工程を1/5に削減した線材曲げ加工品

SWC(SWRH)は熱処理で径が小さくなる性質があるため、熱処理後に目的の径になるよう、あらかじめ熱処理前に仕様よりも大きな径で巻いておき調整しました。
また、防錆のため表面加工にはユニクロ処理を施しています。

岩津発条では工程を削減するために創意工夫して製作しています。コスト削減の相談にも乗りますのでぜひお問い合わせください!
