SUS304 φ4.0 のパイプ曲げ加工

材質:SUS304
パイプ外径:φ4.0
肉厚:t0.5

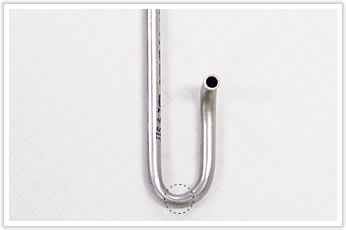

SUS304 φ4.0(パイプ外径) × t0.5(肉厚) のパイプ曲げ加工です。 一般の丸線を曲げるように、材料の硬度やパイプであることを留意せずに曲げると、パイプの曲げR部がつぶれるため、オリジナルの治具で対応しました。

逸品その二. SUS304 φ4.0 のパイプ曲げ加工

逸品その二. SUS304 φ4.0 のパイプ曲げ加工

パイプベンダーを使用せず、芯金及び曲げピンともにR溝を設け、パイプを抱くように曲げて、つぶれを防止しました。
更につぶれを抑制する場合などは、パイプ中に砂などをあらかじめ詰めてから、加工する事もあります。
