公差100分の数ミリ単位、高精度なバネ(オイルシール用密着巻きバネ)

材質:SWC(SWRH)
線径:φ0.4
コイル外径(大):3.0
コイル外径(小):2.4
総巻数:780

オイルシール用の密着巻きバネです。

公差100分の数ミリ単位、高精度なバネ(オイルシール用密着巻きバネ)

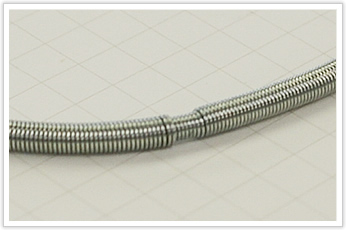

片側約8巻を外径2.4mmで巻き、反対側に捻り込み、円形にして使います。
樹脂・ゴムでは劣化が激しいと想定される場所などに、バネ鋼のものが採用されます。

この製品のポイントは、両端がぴったりとはまることです。
(当然ですが、隙間が出来たり、はまらないなんてことになると、使い物にならないので。)

ぴったりはまるために、公差を100分の1単位にとどめなければなりません。
そのためには、スプリングバックの量の見積りが重要になります。
特にバネの両端は径がずれやすい部分なので、巻き終えた後にどれくらいのスプリングバックが
発生するのかを正確に見積り、加工するのは、バネ屋の腕の見せ所です。

公差100分の数ミリ単位、高精度なバネ(オイルシール用密着巻きバネ)

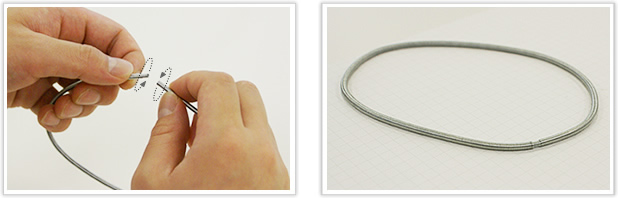

また、捻じり込む際のポイントとしては、前もって捻じり込み回転数(巻数)分反対に捻じっておくことです。
そうすることで、捻じり込み後、円形がひずまずオイルシール状にすることができます。

公差100分の数ミリ単位、高精度なバネ(オイルシール用密着巻きバネ)
