送り装置用スパイラル

材質:SUS304-FB
線径9×15mm
平均径:100mm
巻ピッチ:100mm

送り装置用スパイラル

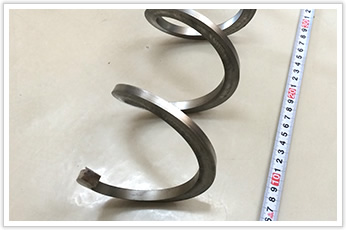

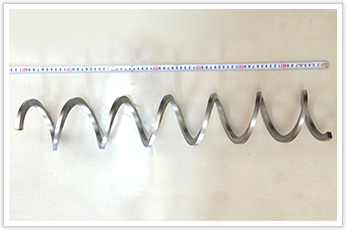

こちらのスパイラルはまずこの大きさが特徴で、定尺4mものフラットバーを利用して巻かれています。
異形で大きいものの市販材を使用しておりますので、比較的コストを抑えて製作することが出来ました。

送り装置用スパイラル

製作にあたっては専用の芯金パイプ、また巻く際にブレないように線ガイドを作成しております。

ひずみ取りを施した線材曲げ加工品

これほど大きな材料ですので多くの失敗がゆるされず、試作段階でも高い精度が求められます。

弊社ではまず1本を巻き上げた後に治具の調整を行い、2本目から本作を巻くことになりました。
このような治具の微調整の計算から、精度を出すまでの試作回数およびスピードも、
膨大な数の設計と職人の経験が成せる技です。

他社に断られたような製品がございましたら、まずご連絡ください

関連する逸品記事

Φ0.3の銅線を手巻きで1m巻いた逸品

Φ0.3の銅線を手巻きで1m巻いた逸品
種類

その他特殊バネ・線材

材質

用途

健康機器

  • 細くて柔らかい非常にコントロールしづらい銅線を、全長1mもの間、半自動機で巻き取り+手作業で微調整し続けた集中力の賜物

ガス管に利用される銅パイプ

ガス管に利用される銅パイプ
種類

その他特殊バネ・線材

材質

用途

電気機械器具

  • 決められた長さの銅パイプを、限られたスペースに収めるよう設計
  • パイプメーカーよりもコストを抑えた加工方法の提案

線径0.18の細すぎるガータースプリング

線径0.18の細すぎるガータースプリング
種類

その他特殊バネ・線材

材質

ステンレス鋼線

用途

一般産業機械

  • 線径が小さすぎるため自動機での加工はばらつきが大きくなり不可
  • 専用の装置を製作することで、手加工でも品質高く加工できる仕組みを実現

巻きピッチ100 コイル外径(D/d)=2.73 の電線吊り金具

巻きピッチ100 コイル外径(D/d)=2.73 の電線吊り金具
種類

その他特殊バネ・線材

材質

硬鋼線

用途

電力設備

  • 通常、ほとんどのバネメーカーは小さい内径・粗いピッチのバネを製作するために必要な機械を持っていない
  • 岩津発条では専用の装置を作成することで解決

電子部品に用いる極小サイズの線材加工品

電子部品に用いる極小サイズの線材加工品
種類

その他特殊バネ・線材

用途

電気機械器具

  • 線径が小さいため専用の治具を用いて加工
  • 線材の最適な処理温度と時間を分析

柔らかな揺れを実現した玩具用バネ

柔らかな揺れを実現した玩具用バネ
種類

その他特殊バネ・線材

材質

ステンレス鋼線

用途

玩具

  • 「柔らかい揺れ」を実現するため、初張力を調整して設計

岩津発条製作所が特殊バネを設計・製作できる2つの理由

1.オリジナルで製作する治具・設備

岩津では、バネの仕様に合わせた製造設備のカスタマイズや、時には一から機械の設計も行い、特殊バネの製造を実現しています。

設備・治具紹介(動画配信中)

2.この道一筋の職人が在任

確かな技術を持つ、経験豊富なバネ職人が、岩津の特殊バネ製作を支えています。

技術者紹介

岩津発条の技術・設計・スキル
