一発成型したヒューズのクリップ用板バネ

材質:SUS304CSP-H
板厚:0.2mm
板幅:7.0mm

一発成型したヒューズのクリップ用板バネ

こちらの逸品は、ヒューズのクリップに使用する板バネです。
一見複雑な形状ですが、一発成型品です。

一発成型したヒューズのクリップ用板バネ

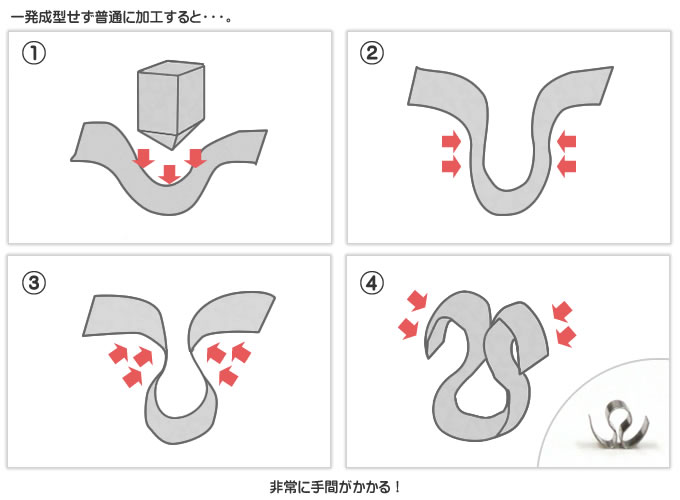

この形状をどう作るか?と尋ねられれば、①材料の中央をプレスする ②筒上に折り曲げる  ③筒の出口を絞るように曲げる
④両端を曲げる というような回答になると思います。
しかしこれも試行錯誤により一発成型に成功しました。その結果、大幅なコストダウンを実現いたしました。

岩津発条では試行錯誤によって様々なことにチャレンジいたします!
