R曲面のある楕円形の線材曲げ加工品

材質:SUS304-WPB
線径:0.7mm

・切り口のスペースが狭く加工しづらい
・Rが非常に大きい

R曲面のある楕円形の線材曲げ加工品

こちらはベンダー加工+プレス加工を用いて製作しているという、両方の技術を併せ持つ岩津発条ならではの逸品です。それぞれの加工で難加工ポイントがあります。

R曲面のある楕円形の線材曲げ加工品

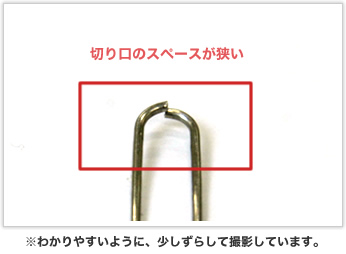

切り口のスペースが狭く加工しづらい

ベンダー加工の際は最後の切り口が難加工ポイントです。
両隣のR部分と非常に近いため、治具があたってしまうとRが変わってしまいます。
狭いスペースでも切断できるよう治具を調整して加工しました。

R曲面のある楕円形の線材曲げ加工品

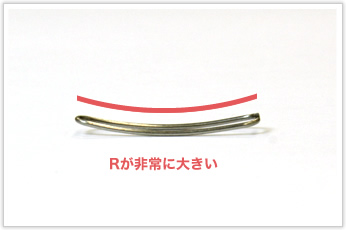

Rが非常に大きい

横から見ると一目瞭然、Rが非常に大きいです。このRはプレス加工にて実現していますが、材質にステンレスを用いているため、スプリングバックにより径が大きくなることを考慮する必要があります。スプリングバックの戻りをあらかじめ想定して実際より小さいRでプレスを行い、スプリングバックで目的の径になるよう調整するのが非常に難しい逸品でした。

一見シンプルで加工も簡単に見えるのになぜか断られた…というお客様も、岩津発条では数々の難加工のノウハウがございますのでぜひ一度ご相談ください!
