ベンダー曲げが難しい箇所をプレス加工で実現した線材曲げ加工品

材質:SWRM(SWM-B)
線径:6.0mm

  • ・プレス加工で曲げ加工を実現



ベンダー曲げが難しい箇所をプレス加工で実現した線材曲げ加工品

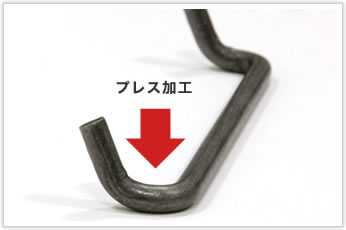

こちらの逸品は、ベンダー加工で曲げるには難しい箇所を、プレス加工で実現した逸品です。

曲げる箇所の長さが足りないためベンダー加工が不可能

ベンダー曲げが難しい箇所をプレス加工で実現した線材曲げ加工品

ベンダー加工で曲げようと思うと、曲げる箇所の両サイドに線径の2倍ほどの直線部が欲しいところですが、今回の逸品は1本分にも満たない非常に短い長さの指定があったため、ベンダー加工を用いるには長さが足りず、うまく曲げることが困難でした。

プレス加工で目的の曲げを実現

ベンダー曲げが難しい箇所をプレス加工で実現した線材曲げ加工品

そこで、プレス加工を用いることで曲げる部分の両サイドに十分な長さがなくても曲げることができました。

ただ、プレス部分の両サイドの長さが短いと、どうしてもプレス部分に負荷がかかり、跡が残るのに加え強度も弱くなってしまうので、設計上許されるのであればできるだけ余裕をもった設計をおすすめいたします。(厳しい設計の加工こそ私たちの出番なのですが。笑)

岩津発条では、一般的な加工方法に縛られることなく、柔軟な発想で製作させていただきます。ぜひ一度ご相談ください!
