タフピッチ銅線を利用したバネ

材質:C1100W-H

タフピッチ銅線を利用した電気抵抗器用のバネ

電線用材料、リード線、複合接点のベースなどに広く使用される

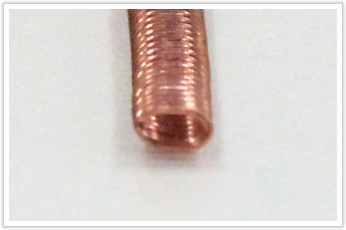

タフピッチ銅線を利用した電気抵抗器用のバネです。

タフピッチ銅線を利用した電気抵抗器用のバネ

長い箇所で2.15mm、短い箇所で1.6mmと限られた極小スペースで利用されるため、
楕円形であることが求められました。

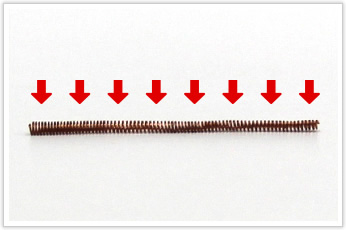

こちらの逸品は芯金に巻きつけたバネをプレスすることで、楕円を実現しております。

タフピッチ銅線を利用した電気抵抗器用のバネ

通常のバネ材ですと、プレスでは一定の楕円形にならず、品質にバラつきが出てしまいます。

「銅線ならばプレスが有効ではないか?」

まさに、これまでの経験則と試行錯誤から産まれた逸品と言えます。
