太線・大型、尚且つ、テーパーになっているコイル(掃除棒)

材質:SWP-A(SWRS、ピアノ線)
線径:φ5.5
コイル外径:φ85
巻きピッチ:70
受注ロット:20~500

煙突など、筒状物の内部を清掃する道具に使用されるコイルです。

逸品その一. コイル外径(D/d)の大きな円錐バネ(テーパーバネ)

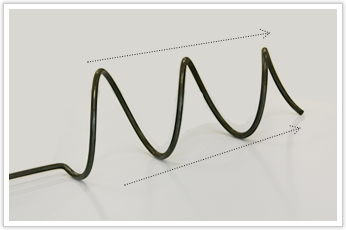

このバネのポイントは、テーパー部を作るために、芯金をテーパーに削ったことです。
この大きさのバネを作るには、自動機では不可能なため、芯金巻きの手法をとらねばなりませんが、
テーパー仕様の芯金は、特注でなければ在りません。
弊社にて、専用の芯金を製作して形づくりました。

逸品その一. コイル外径(D/d)の大きな円錐バネ(テーパーバネ)

その他にも、

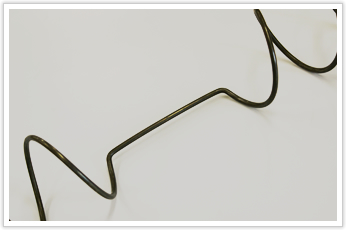

 ・直線部を確保するために、コイル材ではなく直線材から加工している
 ・コイル外径(D/d)が大きい
 ・ピッチが粗い
など、このバネには難加工ポイントが盛りだくさんでした。

逸品その一. コイル外径(D/d)の大きな円錐バネ(テーパーバネ)

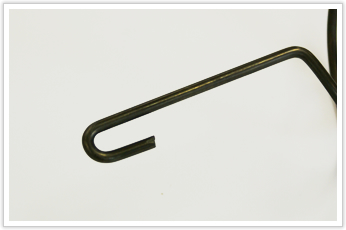

先端にも曲げ加工が施されており、工程数の多さも一目瞭然です。
