10月の記事

フック部分を半円にした引張バネ

材質:SUS304-WPB
線径:1.6mm
コイル外径:φ18

フック部分を半円にした引張バネ

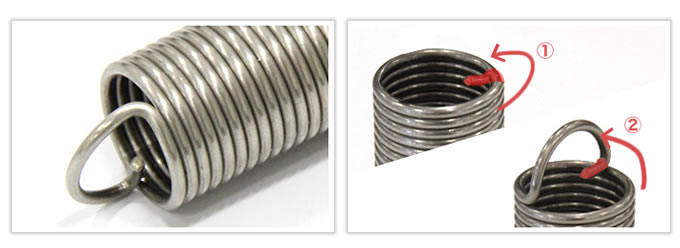

こちらの逸品は、フック部分が半円になっていることと、フックの先端を内側に曲げた加工を施していることがポイントです。

フック部分を半円にした引張バネ

お客様の希望される荷重を考慮すると、普通の円形のフックではお客様の希望の短さに収めることはできませんでした。そこで、半円のフックにすることで、コイル部分の長さを増やして荷重を得て、かつ希望の短さに収めることができました。

そして、衣類を扱う部分に使用するバネであったため、フックの先端が衣類に引っかかるという事態を防ぐ必要がありました。そのため、フック部分を作る前に先端を内側に曲げ、その後半円に立ち上げるという加工を施すことで、先端の引っかかりの防止を実現しています。

また、熱処理時の膨張を加味して、初張力をコントロールするという弊社おなじみの職人技も発揮された逸品となっています。

このように、荷重や長さのバランスを考えたバネ・線材加工品の提案が可能です。お気軽にご相談くださいませ。
