4月の記事

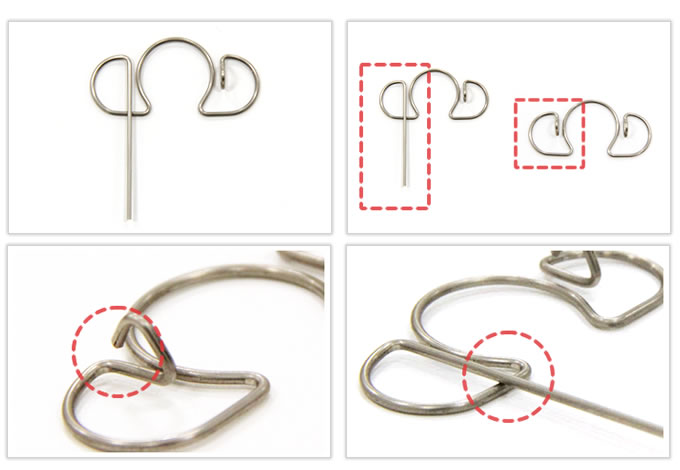

医療機器向け線材曲げ加工品

材質:SUS304-WPB
外径:1.2mm
リング内径:18.0mm

医療機器向け線材曲げ加工品

こちらの逸品は、ほとんど自動機で加工することができますが、最後の曲げの部分のみ手加工でしか加工することができません。

医療機器向け線材曲げ加工品

「そこまで自動機で加工できるんだったら、最後まで自動機で加工できるのでは?」
そう思われる方も多いはず。
しかし、実際は最後の曲げの部分が曲者で、自動機はおろか手加工でさえ困難です。
その理由は、自動機であれば曲げの先端部分に隙間がほとんどないため持ち手を確保するのが難しいという点と、手加工の場合であれば線材同士が交差するため治具を当てるのが困難、という点です。
ですので、試行錯誤のうえ専用の治具を作成し、精度を出しながら手加工することで対応いたしました。

曲げ加工のコストでお困りのことがございましたら一度ご相談ください。
