U字の磨き棒のR部分の⾼さをできるだけ短く曲げた線材曲げ加⼯品

材質:鉄(SS400/通称:磨き棒)
線径:8.0mm
内R:4.5

  • ・どれだけ短く曲げられるか限界の挑戦
U字の磨き棒のR部分の⾼さをできるだけ短く曲げた線材曲げ加⼯品

この逸品は、U字に曲げた磨き棒のR部分の⾼さをできるだけ短く曲げたいというお問い合わせがあり、限界に挑戦しました。

どれだけ短く曲げられるか限界の挑戦

どれだけ短く曲げられるか限界の挑戦

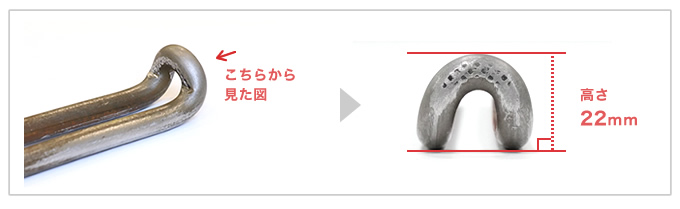

曲げるための⽅法として、型を作ってプレスする⽅法と、治具やバイスを使って曲げる⽅法の2つがありますが、プレスの場合は型が必要になってくるため、費⽤を抑えるためにもまずはバイスを使って試作をすることにしました。また、今までの経験上、プレスで曲げられる限界≒バイスで曲げられる限界という経験があったので、おそらく⼤きく外れないだろうという⾒込みもありました。実際に試してみると、今回の場合、Rの半円強(⾼さ22mm)という限界値で曲げることができました。

今回のお問い合わせは、まだ設計が完全に定まっていない状態で、曲げる箇所の限界値のあたりをつけるためのお問い合わせでした。おそらくここから他のパーツなど⼨法の調整に⼊るのだろうと思いますが、このように設計が完全に固まる前段階でのお問い合わせでも全く問題なく、むしろ⼤歓迎です。詳細が固まる前段階でも構いませんのでぜひご相談ください!
