11月の記事

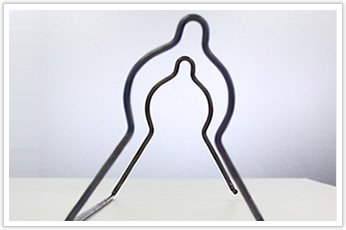

展開長が長い線材曲げ加工品

材質:SWP-B(SWRS)
線径:φ4.0
展開長:約1,000mm ( 1m )

特殊車両のストッパーとして使用される展開長が長い線材曲げ加工品です。

展開長が長い線材曲げ加工品

これだけの展開長がある製品の加工には自動機ではなく手加工が必要となります。
特徴としては両側の同芯がぴったり一致していることです。

展開長が長い線材曲げ加工品

同芯を揃えるためには金型の精度が高くなければ片方だけがへたってしまい、
ストッパーとしての役目を果たせなくなってしまいます。

岩津発条ではこれまで数多くの難加工を手掛けてきた実績があり、自身があります。
精度の高い金型製作や独自の治具を活用し、お客様のご要望に合わせたバネの
提案・製作が可能です。
