耐久性と作業性を高めた特注スナップピン(Rピン)

材質:SWP-B(SWRS、ピアノ線)
線径:3.0mm

耐久性と作業性を高めた特注スナップピン(Rピン)

こちらの逸品は岩津発条が設計・製作した特注のスナップピン(Rピン)です。
お客様のご要望により、一般品に比べて耐久性と作業性を向上させる仕様で設計・製作いたしました。

耐久性と作業性を高めた特注スナップピン(ピン)

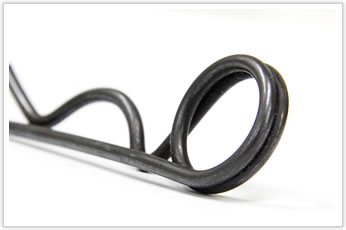

一般品と比べて、持ち手をリング状に巻いていることが分かると思います。
これは一般品によくある、持ち手のへたり(折れることも多い)を解消する役割を持っています。
更に、線材には線径3.0mmの太めのSWP-B(SWRS、ピアノ線)を用いることで、持ち手の部分から折れることはなく、高い耐久性を実現しております。

耐久性と作業性を高めた特注スナップピン(ピン)

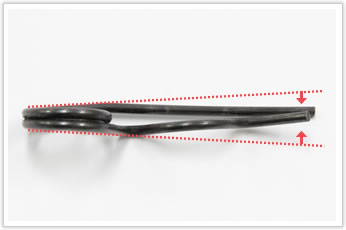

作業性アップのポイントとしては、左右2本の線材の先端部分を中央に揃えるように、それぞれ内側に少しだけ曲げ加工を行ったところです。
通常、持ち手をリング状にする際に、単純にリング状に巻いただけでは左右の2本の足が僅かですがそれぞれ外側に開いてしまいます。
お客様のご要望として、製品の組み立ての際にピンの挿入時にうまく穴に入らずにぶれてしまうという課題を解消したいとの事でしたので、このように先端部分はしっかり左右で重なるように加工いたしました。

設計はもちろん、特殊な仕様であっても専用治具により製作が可能ですので、線材加工品のお悩みはお気軽にご相談ください。
