ばね指数(D/d)が非常に小さい密着バネ

材質:SWC(SWRH)2.2X2UX18L
線径:2.2mm
外径:6.4mm

ばね指数(D/d)が非常に小さい密着バネ

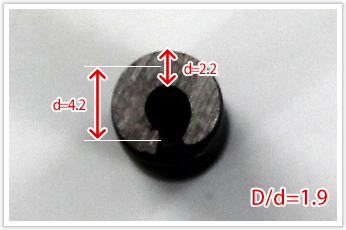

この密着バネの特徴はばね指数(D/d)≒1.9 を実現したということです。

ばね指数(D/d)が非常に小さい密着バネ

通常、機械による加工を行うためには、ばね指数が4~15の間に収める設計が必要になりますが、このばねの設計では外径(D)=6.4mmかつ線径(d)=2.2mmであり、当然機械では加工不可能。職人の手によって加工を行いました。
さらに、内径が小さいため、芯金は細いものしか使用できず、強度が小さくなります。
このため、芯金がたわまないよう強くテンションをかけ、その上から手作業でバネを巻いております。

ばね指数(D/d)が非常に小さい密着バネ

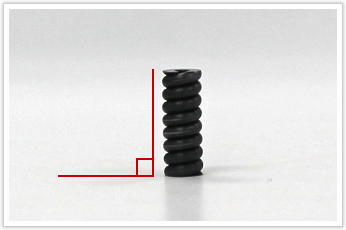

また、直角に自立させるというオーダーを叶えるため、この密着バネでは断面を綺麗に研磨加工しております。

職人の手による難加工はもちろん、研磨等の二次加工も承ります。お気軽にご相談ください。
