巻を階段状にずらした引張りバネ

材質:SWP-B(SWRS)
線径:3.0mm

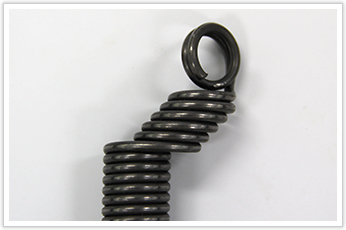

巻を階段状にずらした引張りバネ

一般的な形状の引張りバネは巻部分が直線的ですが、巻部分の片端を一巻ずつ階段状にずらした
特殊な形状が特徴のバネです。

巻を階段状にずらした引張りバネ

ご要望があった際は、図面もない状態だったので、製作するにあたりどのような問題があるのかを知るため、
試作として製作いたしました。
並行に保ちずらすことが難しいと分かったため、当社では専用のガイドを作ってがっちりと固定して製作を試みました。
両側・全域にこの傾斜形状を作ることや、線径を太くすることが可能です。

当社では量産できないような難加工のバネでも、一度製作を検討してみております。
他社では実現できなかったような形状の加工も是非ご相談ください。
