3月の記事

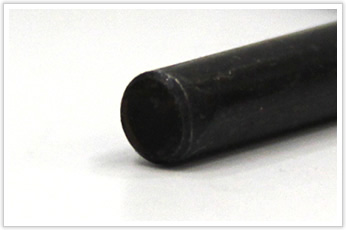

面取りが施されたSフック

材質:SWC(SWRH)
線径:6mm



面取りが施されたSフック

こちらは整備工場で工具を掛けるためのSフックです。安全性を考慮し、面取りが施されています。

直線材をカットし、面取りを施した後曲げてまいります。

面取りが施されたSフック

硬鋼線(バネ鋼)のSWC(SWRH)でこれだけの太さですので、頑丈そのもの。
もちろん、曲げるにも相当な力が必要です。こちらの加工の際は油圧ベンダーを使用して曲げております。

関連する逸品記事

自動機の設定を工夫して効率的に量産した金メッキ処理の照明部品

自動機の設定を工夫して効率的に量産した金メッキ処理の照明部品
種類

線材曲げ加工品

材質

硬鋼線

用途

電気機械器具

  • スプリングバックを考慮して自動機の設定をあらかじめ調整

SUS304を使用したウェーブワッシャー

SUS304を使用したウェーブワッシャー
種類

線材曲げ加工品

材質

ステンレス鋼線

用途

輸送機器

  • 縦のRと横のRの両方を実現するため、専用の金型を設置して加工

電子部品に用いる左右対称線材加工品

電子部品に用いる左右対称線材加工品
種類

線材曲げ加工品

材質

ステンレス鋼線

用途

電気機械器具

  • 片側の形が正確に加工できる専用治具を作成し、左右対称を実現

特注品でも価格を抑えた線材曲げ加工品

特注品でも価格を抑えた線材曲げ加工品
種類

線材曲げ加工品

用途

生活用品

  • 小ロットの場合、設計と加工方法の工夫によりコストを下げるアプローチを行う
  • 今回は加工技術の工夫でコストダウンに成功

U字型のR曲げ線材加工品

U字型のR曲げ線材加工品
種類

トーションバネ

線材曲げ加工品

材質

ステンレス鋼線

用途

その他

  • 線径が大きいため自動機での加工は不可
  • U字型の腕が左右まったく同じRになるよう加工
  • 納期、コストを抑えた方法で正確に製作

銅線を使用した外径が極めて小さい線材曲げ加工品

銅線を使用した外径が極めて小さい線材曲げ加工品
種類

線材曲げ加工品

材質

用途

電気機械器具

  • 材質が柔らかく、内径が非常に小さい
  • 通常芯金を回転させるが、芯金を固定して手作業で材料側を回して加工

岩津発条製作所が特殊バネを設計・製作できる2つの理由

1.オリジナルで製作する治具・設備

岩津では、バネの仕様に合わせた製造設備のカスタマイズや、時には一から機械の設計も行い、特殊バネの製造を実現しています。

設備・治具紹介(動画配信中)

2.この道一筋の職人が在任

確かな技術を持つ、経験豊富なバネ職人が、岩津の特殊バネ製作を支えています。

技術者紹介
