簡易小屋に利用されるトーションバネ

材質:SWP-B(SWRS)
断面寸法:2.5mm×2.5mm

簡易小屋に利用されるトーションバネです。

簡易小屋に利用されるトーションバネ

難加工のポイントとして、熱処理前後の寸法計算が挙げられます。
最初に多くを巻き上げた後、カットして両端を曲げて製作しております。

ひと巻で30個分を巻き上げた後カットするのですが、熱処理を加味して所定の位置で曲げていきます。

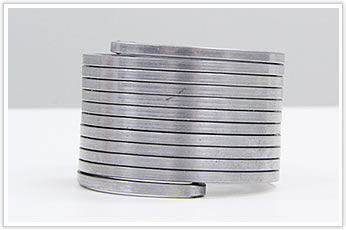

簡易小屋に利用されるトーションバネ

四角形断面の材料は、巻き取ると“内径が膨らみ、外径は縮む”という特性があります。
コイル状に巻いた後の熱処理による材料の収縮を計算し、製作いたしました。

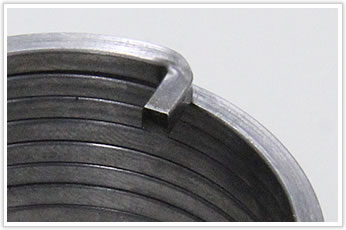

簡易小屋に利用されるトーションバネ

また、両端の曲げのRもかなりきつい仕様ですが、ふくらみも極力抑えて曲げております。
