全長が指定された特殊ばね

2014.10.20

材質：SWOSC-V
線径：φ2.6
コイル平均径：20mm

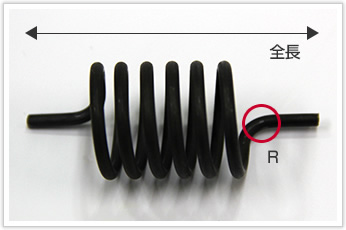

こちらのばねは直線部分からR、全長に至るまで長さが指定された逸品です。

非常にシビアな寸法管理を要します。

全長が指定された特殊ばね

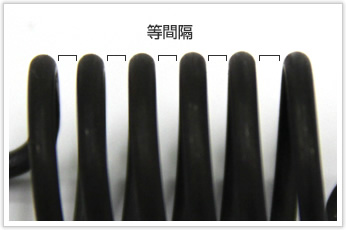

全長が決まっているため、ピッチ間隔を均等に揃えることが必須となります。

全長が指定された特殊ばね

こちらは自動機での製作も可能ではありますが、小ロットでのご依頼でしたので、
金型を製作するとご希望の費用感に合いませんでした。
コストとロットのバランスを加味したご提案は、手作業に長けた職人を擁するからこそ。
他社様で断られた難加工・ロットも可能性を模索いたしますので、まずは一度ご相談ください。
