コイル外径が大きい、ピッチ巻きのトーションバネ

材質:SWP-B(SWRS)
線径:φ1.8
コイル外径:φ27.4

自動車部品に使用されるコイル外径が大きい、ピッチ巻きのトーションバネです。

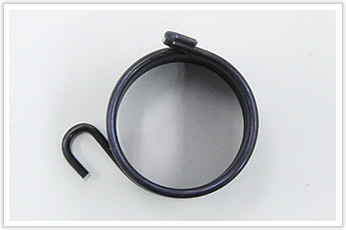

コイル外径が大きい、ピッチ巻きのトーションバネ

コイル外径が大きいため、スプリングバックの影響も大きく、径の管理が難しくなります。
熱処理後の径の変化を考慮した加工が必要となります。

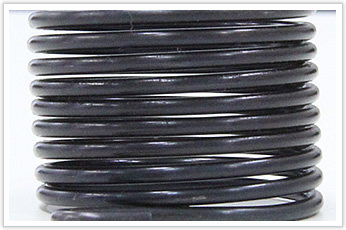

コイル外径が大きい、ピッチ巻きのトーションバネ

また、こちらのトーションバネはピッチ巻きとなっています。

コイル外径が大きい、ピッチ巻きのトーションバネ

トーションバネではアームの角度が決まっているため、ピッチの管理は非常に難しいです。
ピッチが0.1ずれてしまっただけで、アームの角度がずれてしまいます。

そのため、ピッチ間隔の管理をし、更にはアームの角度も管理しなければならず、
高い技術力を要した逸品でした。
