大型で腕の長い、尚且つ、縦巻きキックバネ(猪捕獲罠用)

材質:SWC(SWRH)
線径:φ7.0
腕の長さ:380
受注ロット:1000

直線部が長いため、コイル材ではなく、直線材から加工しております。

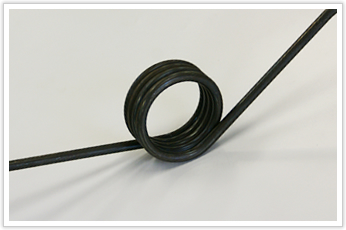

逸品その三. 大型で腕の長い、尚且つ、縦巻きキックバネ(猪捕獲罠用)

直線部が長いため、コイル材ではなく、直線材から加工しております。

縦巻きの場合、バネの腕の長さが長すぎると、一般の設備では、材料が地面に当たって巻けないため、
旋盤を持ちあげるか、地面を掘ることになるので、注意が必要です。
依頼を受ける段階でバネの腕の長さを考慮して加工方法を想定できるかどうか、
問題なく進行させるには大切です。

逸品その三. 大型で腕の長い、尚且つ、縦巻きキックバネ(猪捕獲罠用)

関連する逸品記事

3種類の異なるバネを加工~組み立てまで行った逸品

3種類の異なるバネを加工~組み立てまで行った逸品
種類

引張バネ

トーションバネ

線材曲げ加工品

材質

ステンレス鋼線

用途

一般産業機械

  • トーションバネ、引張バネ、リングを組み合わせたバネ
  • 組み立て易さを熟知しているため素早い加工が可能

トーション部分をもつハンガー形状線材加工品

トーション部分をもつハンガー形状線材加工品
種類

トーションバネ

線材曲げ加工品

材質

硬鋼線

用途

一般産業機械

  • 大きいため自動機での加工は不可
  • 専用治具を作成して加工
  • 固定するモノが傷つかないよう面取り加工

ピアノ線で特殊な線径φ3.8を使用したトーションバネ

ピアノ線で特殊な線径φ3.8を使用したトーションバネ
種類

トーションバネ

材質

ピアノ線

用途

一般産業機械

  • 荷重計算の調整が容易にできるよう、特殊なφ3.8の材質を使用
  • アームの曲げ部分はコイル部と接触しないよう加工

異形線のトーションバネ(蝶番用)

異形線のトーションバネ(蝶番用)
種類

トーションバネ

材質

ステンレス鋼線

用途

一般産業機械

  • 自動機での製作において、異形線のねじれを防ぐための専用装置が必要
  • 岩津発条では自社で装置を作って対応可能

省スペースで有効巻き数を多く得るトーションバネ

省スペースで有効巻き数を多く得るトーションバネ
種類

トーションバネ

材質

硬鋼線

用途

その他

  • 四角形断面の特性を加味し、断面が台形の線材を提案
  • 巻きやすくするため、バネ成形後に焼き入れの工程を入れて実現

簡易小屋に利用されるトーションバネ

簡易小屋に利用されるトーションバネ
種類

トーションバネ

材質

ピアノ線

用途

農業・漁業設備機器

  • 熱処理前後の材料の収縮を計算して製作
  • Rの曲げがきつい箇所を、極力膨らみを抑えて加工

岩津発条製作所が特殊バネを設計・製作できる2つの理由

1.オリジナルで製作する治具・設備

岩津では、バネの仕様に合わせた製造設備のカスタマイズや、時には一から機械の設計も行い、特殊バネの製造を実現しています。

設備・治具紹介(動画配信中)

2.この道一筋の職人が在任

確かな技術を持つ、経験豊富なバネ職人が、岩津の特殊バネ製作を支えています。

技術者紹介

岩津発条の技術・設計・スキル
