SUS304-WPBを使用した変則の側面丸フックの引張バネ

材質:SUS304-WPB
線径:φ0.3
コイル外径:φ3.9

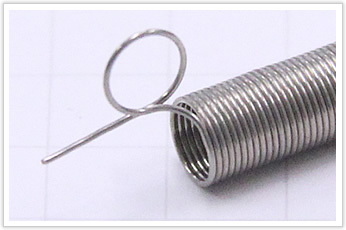

こちらは片方のフックが変則の側面丸フックの引張バネです。

こちらは片方のフックが変則の側面丸フックの引張バネです。

変則の側面丸フックに曲げるには、直線部があるため自動機での実現することができません。
自動機で曲げた場合、直線部が曲げた部分にあたりひずみが生じてしまいます。
そのため手加工が必要となります。

パイプキャッチャーに使用される線材曲げ加工品

こちらの変則の側面丸フックをコイル部の最後の一巻だけをスライドさせ、
フックを立ち上げさせることで実現しました。

フックをスライドさせる、立ち上げさせる作業は岩津発条が独自開発した治具を
使用しての作業であったため、正確かつスピーディに行うことができました。
岩津発条ではさまざまな独自開発をした治具も持つため、
難加工でありながら効率的に作業を行えます。
