偏心的なプレス加工をしたステンレス鋼線

材質:SUS304-WPA
線径:φ1.5

2か所にRの曲げがあるステンレス鋼線です。

偏心的なプレス加工をしたステンレス鋼線

こちらの製品はお客様より、
「市販材では強度が確保できず、変形・破断を防げない。強度アップできないでしょうか」
とご要望を受け製作しました。

当初は強度の高いSUS304-WPBを使用し、プレス加工をしましたが破断しました。
原因は材料が硬すぎたため、2か所のR部分の間あたりで、引っ張り合いが起きたためです。
次に、強度を少し落とし、SUS304-WPAをプレス加工しましたが、こちらも破断しました。

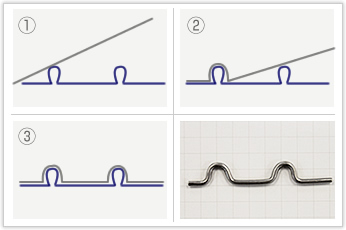

そこで、プレスの工法を変更して行うことにしました。
これまでの直線的なプレス加工では、引っ張り合いによる破断が起きてしまうため、
偏心的にプレス加工をしていくことで引っ張り合いを回避しました。

偏心的なプレス加工をしたステンレス鋼線

こちらのプレスの工法を採用したことで、強度・形状とも確保することができ、
破断もなくなったため作業性も向上しました。
