角度の公差が±0.5度と非常に厳しい線材加工品

材質:SUS304-W2(1/8H)
線径:φ4.0

こちらは一般産業機械のレバー用部品として使用される線材加工品です。

レバー用部品として使用される線材加工品

角度の公差が±0.5と非常に厳しいところが特徴です。
はじめに直線材を機械業者に切削していただいた状態で、加工を行いました。

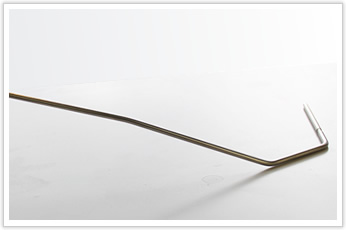

レバー用部品として使用される線材加工品

公差が20度で±0.5度の製品であるため、各曲げ箇所を個別で管理する必要があります。
最初の曲げで精度が低いと、最後の曲げ箇所では大きなズレが生じてしまい公差の実現は不可能です。
そのため、各曲げ箇所に金型を用意し、加工いたしました。
金型の精度が重要となるため、職人の経験・技術力を要する逸品となりました。

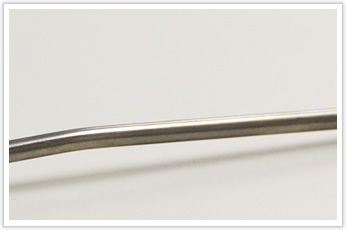

レバー用部品として使用される線材加工品

こちらの材質は硬さが1/8Hと通常のSUS304と比べ柔らかくスプリングバックも小さいため、加工がしやすくなっています。
また、電解処理がしやすい材質を選定し製品に光沢感をもたせています。
外観を重視される製品に最適な材質です。
