Rが非常に大きいワイヤーバンド

材質:SUS304-WPB
線径:φ2.9

介護用の毛布かけを固定するために使用される、
Rが非常に大きいワイヤーバンドです。

Rが非常に大きいワイヤーバンド

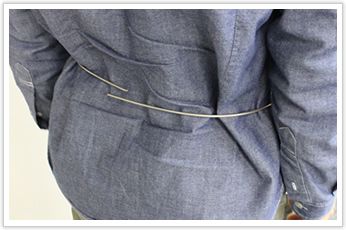

車椅子を使用する方が毛布を掛けた際、毛布がずれないようワイヤーバンドで毛布を固定し、
腰に巻くためにRが大きくなっています。

これだけRが大きいので、まず自動機での加工は不可能です。

Rが非常に大きいワイヤーバンド

また、腰に巻くものなので使用者がストレスを感じないワイヤーバンドを製作する必要があります。

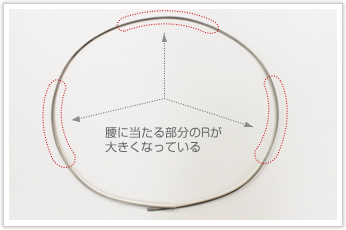

そのため、腰に当たる部分のRとバネの力が働くRの部分の調整が重要です。

Rが大きいため、スプリングバックも大きくRのばらつきが発生しやすくなります。
特に巻きつけた後の戻す作業でばらつきが発生しやすく、コントロールをすることが至難の技となります。
岩津発条では、職人の熟達した加工技術、およびノウハウを持っているため、実現可能です。

Rが非常に大きいワイヤーバンド

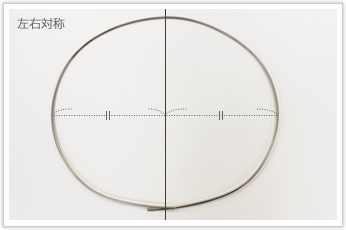

もう一つの特徴としてこちらのワイヤーバンドのRは左右対称となっています。
まず半円を曲げ加工した後、次にひっくり返して同じ型でもう片方を加工することで、
左右対称のワイヤーバンドを実現しています。

また、2回巻きつける作業が発生するため、まさに職人しかできない逸品でした。

Rが非常に大きいワイヤーバンド

一見簡単な加工のように見られがちですが、実はバネメーカーにとっては非常に難しい加工です。
