4月の記事

電気設備機器用アースバネ(圧縮バネ)

材質:SWB
線径:φ4.0
コイル外径:φ80
総巻数:10Nt
巻きピッチ:52

コイル外径が大きく、ピッチも大きな圧縮バネです。

巻きピッチ100 コイル外径(D/d)=2.73 の電線吊り金具

オープンエンド側からドリルの様に回転させて地中に埋め込む、という用途で使われます。

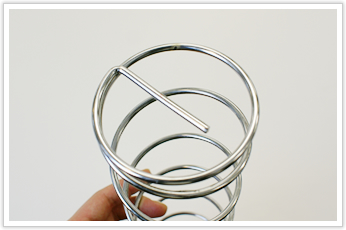

埋め込む際、回転トルクを得るために、クローズドエンド側の直線部を回転軸として利用します。
この部位の直線確保が、お客様の実作業上、重要であったため、直線材からの加工を選択しました。
もちろん自動機での加工は不可のため、巻いた後に手加工で直線部を成形しました。
表面処理はユニクロです。
