1月の記事

線径φ10、先端カット部が非常に短いコードフック

材質:SUS304-WPB
線径:φ10.0
U字部=油圧ベンダー曲げ
他箇所=プレス

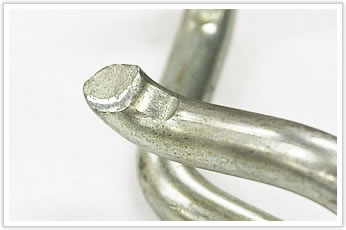

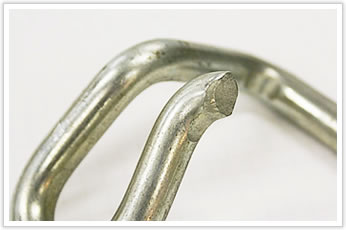

この製品は、材料が太く硬い上、U字側の先端カット位置が曲げRの曲げ部に近く、 非常に短く切断しております。

逸品その二. 線径φ10、先端カット部が非常に短いコードフック

通常、材料をカットする場合、材料の径に合うサイズの穴の空いた切断金型にセットし、しっかり保持された状態でカットしますが、この製品は曲がっている部分をカットするため、金型の穴に通すことができません。
そのため、蓋をかぶせて挟むことで品物を固定し、切断しました。

この方法で固定すると、切断金型をセットする際のクリアランス(刃物と受け型の隙間)が発生しやすくなります。
クリアランスがあると、切断面の“ダレ”・“カエリ”が非常に発生しやすく、また、刃物への負荷も大きくなるため、しっかり管理しなければならないことが難加工ポイントでした。

逸品その二. 線径φ10、先端カット部が非常に短いコードフック
