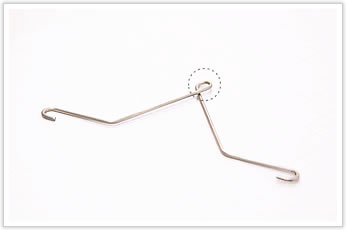

風呂浴槽の排水溝キャップ吊り下げ金具

材質:SUS304-WPA
線径:φ1.4

NCフォーミング自動機にて製作しました。
やや展開長が長い点以外、それほど難易度の高い成形ではありませんでしたが、その中でも最大の課題は、『量産時の絡み』でした。
中央巻き部に他の金具が入り込み、成形時・脱脂時・梱包時、どの工程においても絡みが発生して、問題となっていました。

逸品その三. 風呂浴槽の排水溝キャップ吊り下げ金具

これを防止するのに相当な手間がかかり、(最終的には人海戦術で・・・)
かつ変形防止のために丁寧な取り扱いが必須でした。

逸品その三. 風呂浴槽の排水溝キャップ吊り下げ金具

この絡みを事前に予見して、見積り価格に反映させることは、なかなか難しいことではありますが、これが予見できないと大変なことになります・・・。見落としがちな部分なので、そこに気づけるかどうか、バネ屋としての経験値が問われます。
