11月の記事

自転車の荷台に利用される曲げ加工品

材質:SWRM
線径:φ6.0

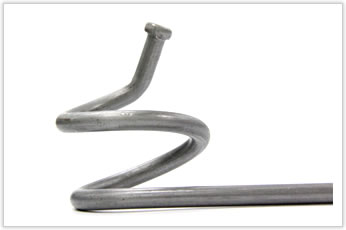

自転車の荷台に利用される線材曲げ加工品です。

直線部が非常に長いダブルトーションバネ

全長が指定されているためコイル径の管理が厳しいのが特徴です。
1mmでも狂うと全長が短くなってしまいます。

直線部が非常に長いダブルトーションバネ

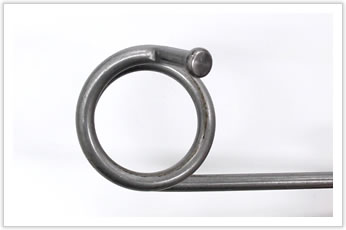

また直線カット後、片側の先端をリベッター加工し、巻き上げております。
線形が太い上に持ち手が短く、巻きはじめの際に少しでも気を緩めるとすべってしまい、径のバラつきに繋がります。

直線部が非常に長いダブルトーションバネ

こちらは主に小~中ロットでの際に利用される半自動巻機で製造いたしました。
スタートボタンを押すことで、必要な巻き数と長さを出してくれます。
バネを生業としていても、この設備を利用できる職人がいない事で、所有する企業は少ないと思います。
岩津発条製作所では、ロットやコストを加味して最適な手法でご要望をカタチにいたします。

関連する逸品記事

電線の吊架に利用されるラセンハンガー

電線の吊架に利用されるラセンハンガー
種類

線材曲げ加工品

材質

めっき線

用途

電力設備

  • 巻きピッチが粗いため、均等に加工することが困難

面取りを行った線の両端を密着させた線材曲げ加工品

面取りを行った線の両端を密着させた線材曲げ加工品
種類

線材曲げ加工品

材質

ステンレス鋼線

用途

その他

  • 先に面取りの作業を行う必要があるため、加工後の微調整が不可
  • 先端を密着させるためひねりを加え、熱処理後の膨張も加味して加工

機能要件に支障がない範囲で仕様変更しコストダウンした正三角形リング

機能要件に支障がない範囲で仕様変更しコストダウンした正三角形リング
種類

線材曲げ加工品

材質

ステンレス鋼線

用途

その他

  • 線の両端にほんの僅かな隙間を許容するだけで、完全密着に必要な加工工程が削減可能

平面度の公差が厳しい直角22箇所の曲げ加工品

平面度の公差が厳しい直角22箇所の曲げ加工品
種類

線材曲げ加工品

材質

硬鋼線

用途

輸送機器

  • 平面にするために加工前の熱処理で材料のクセを除去
  • 低温熱処理時の縮みをあらかじめ考慮して加工

展開長が長いワイヤーバンド

展開長が長いワイヤーバンド
種類

線材曲げ加工品

材質

ステンレス鋼線

用途

輸送機器

  • 展開長が長いため自動機での加工が不可
  • タッチセンサーを活用した独自の専用機や専用金型を使用して自動化による加工を実現

治具の工夫で加工工程を1/5に削減した線材曲げ加工品

治具の工夫で加工工程を1/5に削減した線材曲げ加工品
種類

線材曲げ加工品

材質

硬鋼線

用途

その他

  • 自社オリジナルの治具で工程を大幅に削減
  • 熱処理を考慮して径を調節
