5月の記事

クッション性をもたせたRが大きい線材曲げ加工品

材質:SUS304-WPB
線径:φ0.5

こちらはクッション性をもたせたRが大きい線材曲げ加工品です。

クッション性をもたせたRが大きい線材曲げ加工品

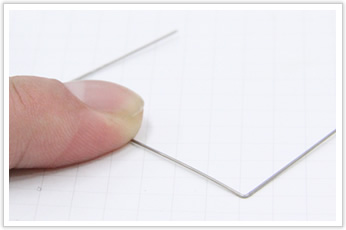

Rの部分を上からおさえることで、クッションをもたせスイッチのような
役割として活用することができます。

クッション性をもたせたRが大きい線材曲げ加工品

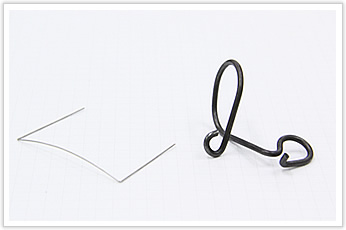

見た目では簡単に加工できそうに見えがちですが、先日アップさせていただきました
逸品「コードフック(クランプ)に使用される線材曲げ加工品」に比べ非常に難しいです。

見比べていただくと「意外!」と感じていただけるかと思いますが、今回の逸品の方が難加工となります。

クッション性をもたせたRが大きい線材曲げ加工品

特徴としてはRの大きさとクッション性にあります。
これだけのRの大きさを管理すること自体難しいですが、必要となる荷重を得るための
高さも管理しながらの加工
を必要とするため、非常に難しいです。

岩津発条では、専用の金型を製作し、職人の手によって加工をいたしました。
Rを正面から見ていただきますと、端から端まできれいなRで曲げています。
最初にRを曲げてからコの字になるように曲げました。

まさに岩津発条の職人の技術と知識が発揮した逸品でした。
