3ヶ所のRが異なるリング(水上バイク部品)

材質:SUS304-1/2H
線径:φ2.0
材料展開長:330L

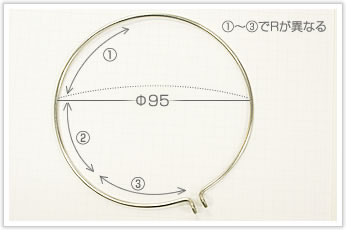

このリングは、一見普通の丸いリングですが、実は上部・側部・下部のRが、それぞれ異なるRになっているのです。

逸品その一. 3ヶ所のRが異なるリング(水上バイク部品)

ただでさえ、
・D/dが大きい D/d=47.5(コイル平均径φ95/線径φ2.0)
・つまみ部のD/dが小さい D/d=2.5(コイル平均径φ5.0/線径φ2.0)

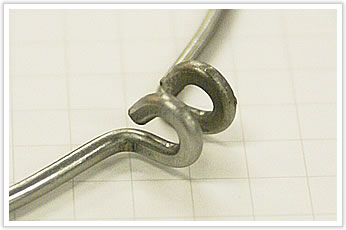

・つまみ部にプレス加工あり (セット時にネジ止めするため)
と、難加工ポイントが沢山ある品物なうえに、3ヶ所のRを整えるのは大変な仕事でした。

逸品その一. 3ヶ所のRが異なるリング(水上バイク部品)

逸品その一. 3ヶ所のRが異なるリング(水上バイク部品)

3種の異なるRを実現するためには、もちろん普通の芯金ではできないので、弊社にてオリジナルの芯金を製作しました。
オリジナルの芯金は作り慣れていますが、3ヶ所それぞれのRを微妙に変えるというのは、なかなかの難関でした。

加工方法は、まずつまみ部分を後加工できないため、先に作ります。
それからリングを作るのですが、一度に曲げるとつまみ同士が衝突し、ひずみが生じてしまうので、左右半分ずつR曲げすることで、つまみ同士の衝突をかわしました。
