曲げ箇所の距離が非常に短いフォーミング加工

材質:SUS304-WPB
線径:φ0.9

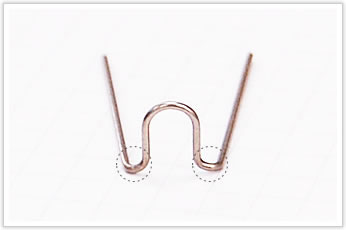

こちらのメッキ治具部品の加工特徴は、U字部から両足曲げの距離が、非常に短い点です。(1mm)

逸品その一. 曲げ箇所の距離が非常に短いフォーミング加工

逸品その一. 曲げ箇所の距離が非常に短いフォーミング加工

直線寸法カット後、センターのU字部を成形し、両足を曲げるのですが、両足曲げまでの距離が非常に短いため、普通のフォーミング加工方法では、芯金に上手く巻き付きません。
そこで、センターのU字部を挟みこみ、固定するような金型をデザインして、完成させました。
