5月の記事

1m20cmの保護スプリング

材質:SWP-A(SWRS、ピアノ線)
コイル外径:φ60
巻数:300Na
全長:1200L

SWP-A(SWRS) φ2.0 × 60(コイル外径) × 300Na(巻数) × 1200L(全長)の電気配線等の保護スプリングです。とにかく長いことが特長です。

逸品その一. 1m20cmの保護スプリング

逸品その一. 1m20cmの保護スプリング

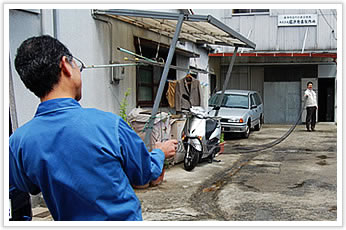

二人掛かりで伸ばすと、10m以上伸びます。そして、これだけ伸ばしても、元に戻した時にへたりません。

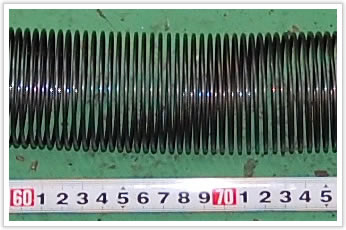

また、これだけ長いながら、コイル外径にバラつきがないことも特長です。

逸品その一. 1m20cmの保護スプリング

こちらのバネは、コイリングマシンで製作しています。
バネ自体の自重が影響し、コイル外径がバラつくため、2本のパイプとローラーで「受け」を設置し、まわりやすくし、自重の影響を逃がしました。

余談ですが、電気配線の保護にバネを使われているのは、外部・内部の両方からの衝撃を防ぐことができるためです。
硬い鋼線で外部のダメージから電気配線を保護し、バネ状であるが故のフレキシブルさ(自在に曲がる)により、内部での破損を防いでいます。

関連する逸品記事

フック立ち上がり部のRの曲げが大きい引張バネ

フック立ち上がり部のRの曲げが大きい引張バネ
種類

引張バネ

材質

ピアノ線

  • 専用治具を独自開発。
  • フック立ち上がり部のRを大きく曲げて折損を回避
  • スプリングバックを考慮して加工
  • 対向角の厳しい公差をクリアするため、熱処理後の変化を想定して加工

フックの線径をコイル部分より太くして強度を高めた両絞りの引っ張りバネ

フックの線径をコイル部分より太くして強度を高めた両絞りの引っ張りバネ
種類

引張バネ

材質

ピアノ線

用途

生活用品

  • フックとコイルで異なる線径を利用
  • 条件に応じて最適なフックの固定方法を提案

巻を階段状にずらした引張りバネ

巻を階段状にずらした引張りバネ
種類

引張バネ

材質

ピアノ線

用途

健康機器

  • 巻部分の片端を一巻ずつ階段状にずらした特殊形状
  • 専用のガイドを作って製作

初張力0、応力が振り切れることのない引張バネ(押し引きバネ)

初張力0、応力が振り切れることのない引張バネ(押し引きバネ)
種類

圧縮バネ

引張バネ

トーションバネ

材質

硬鋼線

用途

その他

  • トーションバネの足が長く、自動機での加工ができないため手加工にて製作

2本の細い線材を並列に巻いた引張バネ

2本の細い線材を並列に巻いた引張バネ
種類

引張バネ

材質

ステンレス鋼線

用途

機械器具

  • 2本の線材を同時並列に巻いて加工
  • 専用の芯金を製作

直線部が非常に長い引張バネ

直線部が非常に長い引張バネ
種類

引張バネ

材質

ステンレス鋼線

用途

機械器具

  • 直線部が非常に長いため伸直線を利用
  • フック部分D/d≒30の加工を実現
