機械ではできない圧縮バネ（押しバネ）の難加工こそお任せ下さい

岩津発条は熟練職人が揃い、規格外の特殊なバネや、機械での加工ができない圧縮バネ（押しバネ）の手加工を得意としています。

「加工が難しいため他のバネメーカーで断られた」
「希望の荷重を実現できない」

など、バネの設計・製造でお困りの方は、私達にお任せ下さい。

岩津発条が得意とする難加工

線径φ0.2～13.0 （*）
展開長3000mm以上の長巻
手巻き
異形線縦巻き　（コバ巻き）
耐熱・耐食性が高い

D/d=4以下、22以上　(D＝コイル平均径、d＝線径）
材料が異形断面(異形線バネ）
旋盤巻き
疲労しにくい
その他、各種特殊バネ製作をお引き受けいたします。

*φ0.2以下、φ13.0以上もお引き受け可能です。別途ご相談下さい。

圧縮バネ（押しバネ）は、バネの定番でありながら、形状や使用用途によって設計・製作の難易度が変化します。弊社では機械ではできない難加工も熟練職人が手加工で対応しています。

こちらに記載されていないような仕様・加工の場合でも、お気軽にお問い合わせ下さい。

圧縮バネ（押しバネ）製作・加工事例

自由長1650の圧縮バネ

機械部品
「材質：SWPA、線径：φ2.0、コイル外径：φ64、巻数：415、自由長：1650で作ってほしい。
また、コイル胴体部分の外径のばらつきをなくしてほしい。」

弊社の提案・対応内容

とにかく長いバネでした。二人掛かりで伸ばすと、10m以上の長さになります。当然、これだけ伸ばしても、元に戻した時にへたることはございません。

これだけの長さのバネをつくるだけでも一苦労ですが、「外径のばらつきをなくしてほしい。」というお客様のご要望がありました。

外径にばらつきがでるのは、長過ぎてバネ自体の自重が影響するためです。そのため、2本のパイプとローラーで「受け」を設置し、まわりやすくし、自重の影響を逃がしたことで解決させました。

製作した仕様

材質	SWP-A
線径	φ2.0
コイル外径	φ64
総巻数	415
自由長	1650

納入ロット：100個

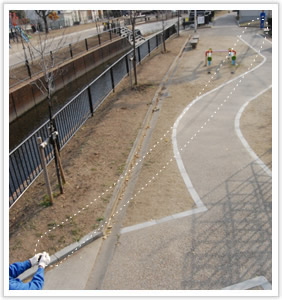

写真の距離で約10mです。最高まで伸ばせば、一区画分程の長さになります。

どんなに長い圧縮バネでも、外径のばらつきなく巻くのが職人技です。

狭いスペースでたわみ量が多い圧縮バネ

機械部品（ダイバネ）
「狭いスペースでたわみ量を多くしたい。また内外径が厳しいので、直角度重視で製作してほしい。」

弊社の提案・対応内容

たわみ量を確保するために、『平線（平たい板状の材料）』を使用しました。
この材料の線径は［1.9×4.2］。これを普通に自動機で巻こうとすると、面が倒れてしまうため、自動機ではなく、旋盤を使った岩津オリジナルの芯金巻き機で、職人が一つ一つ手で加減を調整して巻きました。

たわみ量を確保しながら、丸線並みの荷重も確保しています。
また1個ずつ座巻をつけられないので、長巻にしています。しかし規定の巻数に切断すると端面はオープンエンドとなってしまうため、1個ずつ座巻を焼いて平面を製作しました。
さらに直角度の対応は、手加工で芯取りしています。

製作した仕様

材質	SWP-B
線径	［1.9×4.2］
コイル外径	22
総巻数	4.5
自由長	20.2
直角度	1°

納入ロット：500個

狭小スペースで大きくたわみ、重荷重にも耐えるよう、異形線の圧縮バネを作りました。

精細な力加減が必要なため、職人の技術の見せどころでもあります。

長寿命チタンバネ

機械部品
「他社製のチタンバネは寿命が非常に短く、コストがかかって困っている。寿命の長いチタンバネを作ってほしい。」

弊社の提案・対応内容

寿命の短さは、熱処理に問題があることが判明しました。
バネ用チタン材は、取り扱っているバネメーカーが少ない上に、熱処理によって“引っ張り強さ”や“横弾性係数”が大きく変化するため、チタンの熱処理の出来栄えは、経験に左右されやすいものです。
弊社では特殊な熱処理にも対応し、お客様にご満足していただけるチタンバネを製作しました。
